Medición 3D de desgaste de correas transportadoras

Sistema de Monitoreo 3D de Desgaste de Correas Transportadoras

Tecnología basada en técnicas de Visión Artificial 3D, permite una evaluación continua (24/7) y
remota del estado de una cinta transportadora.
Mide en forma cuantitativa el desgaste y estado de la cinta, ayudando en la proyección de tareas de
mantenimiento.

Principio de funcionamiento

Permite:

Conocer el nivel del desgaste de manera cuantitativa de la correa y su evolución en el tiempo, proyectando una estimación del espesor de la correa de manera continua en todo su perfil.
Conocer el estado externo de la correa en toda su extensión priorizando cara de carga.

¿Cómo lo hace?

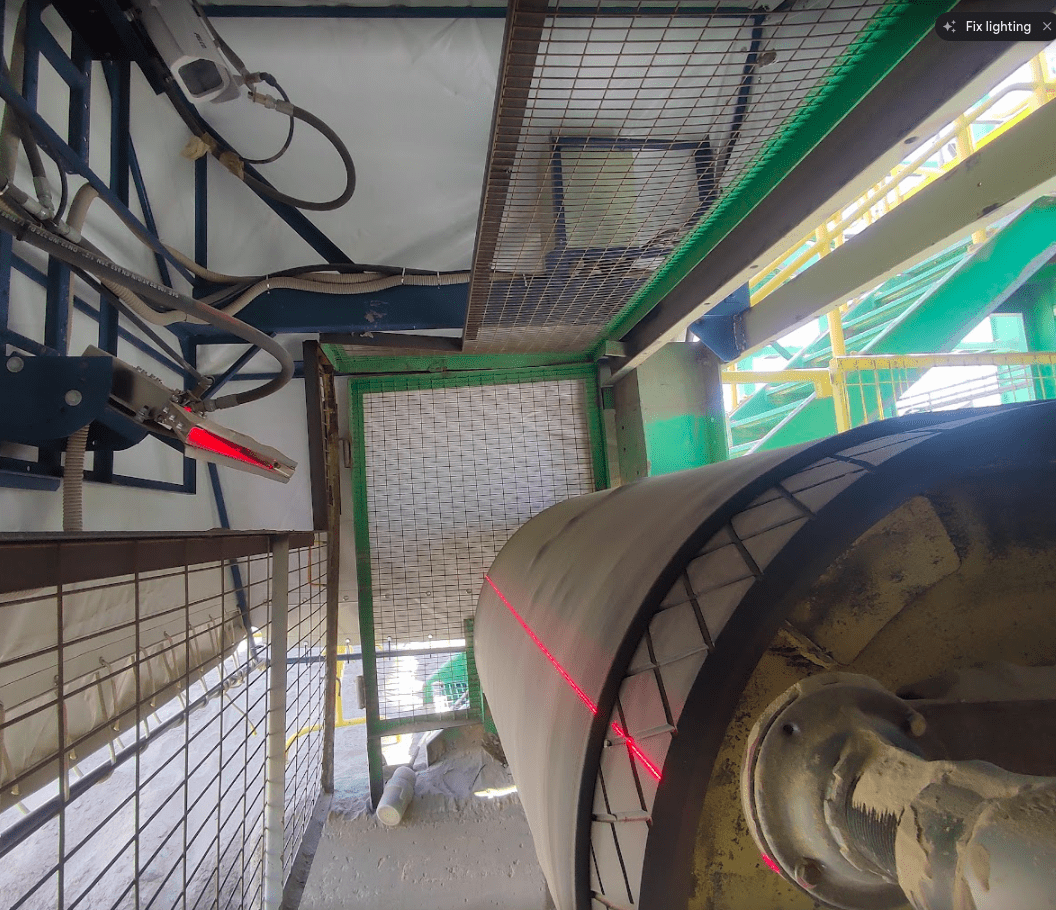

El Sistema digitaliza, a través de cámara de visión 3D, señales luminosas de dispositivos láser recuperando información de la distancia de la superficie de la correa en función de la velocidad de la luz, logrando medir con una alta precisión el desgaste.

El Sistema mide en forma cuantitativa, en tiempo real y de manera continua el desgaste (profundidades con precisión de 1 mm) de la cara de carga y/o de retorno de la correa transportadora, logrando tener una aproximación real de la variación del espesor la correa, en todo su superficie, obteniendo información para la estimación de la vida útil de la correa, ayudando en la proyección de tareas de mantenimiento y cambio de tramos.

¿Qué reporta?

La información capturada y procesada por este Sistema además permite detectar:
- Daños Superficiales: Detección de defectos superficiales en la imagen capturada y clasificadas como daños por los algoritmos del Sistema. Ejemplo: agujeros, pedazos desprendidos, y desgastes longitudinales y transversales.
- Estado de cobertura de empalmes: Detección y verificación de integridad superficial de empalmes.
- Medición de ancho y largo: Medición de manera continua el ancho y largo total de la correa.
- Medición de desalineamiento: Medición del desalineamiento transversal de la correa transportadora.

Medición de corte o rajadura longitudinal: El Sistema mide el tamaño y la posición de los cortes longitudinales producidos en la superficie de la correa transportadora, generando una alarma para detener el funcionamiento de la correa en caso de ser necesario.

¿Cómo reporta?

Toda la información capturada y procesada es enviada a un servidor conectado a través de la red de la minera.
Los usuarios pueden conectarse a este servidor para monitorear y desplegar la información capturada y procesada por el Sistema. El servidor almacena los datos e imágenes capturadas, procesadas y enviadas desde las correas, generando las interfaces los reportes y estadísticas.
Además el Sistema puede conectarse a los sistemas de control de la minera:
- Red DCS, enviando avisos, alarmas, y valores de referencia relevantes.
